Fahrset ohne Last
Mobilität für den klappbaren Kran im unbelasteten Zustand
Das Fahrset ohne Last ist ein Anbauteil für den klappbaren Kran.
Es ermöglicht das Positionieren des aufgebauten Krans ohne Demontage – ausschließlich im unbelasteten Zustand.
Funktionsprinzip
Federmechanismus
Set bestehend aus
4 einzelnen Radsätzen
Benötigt
klappbarer Kran
kompatibel mit

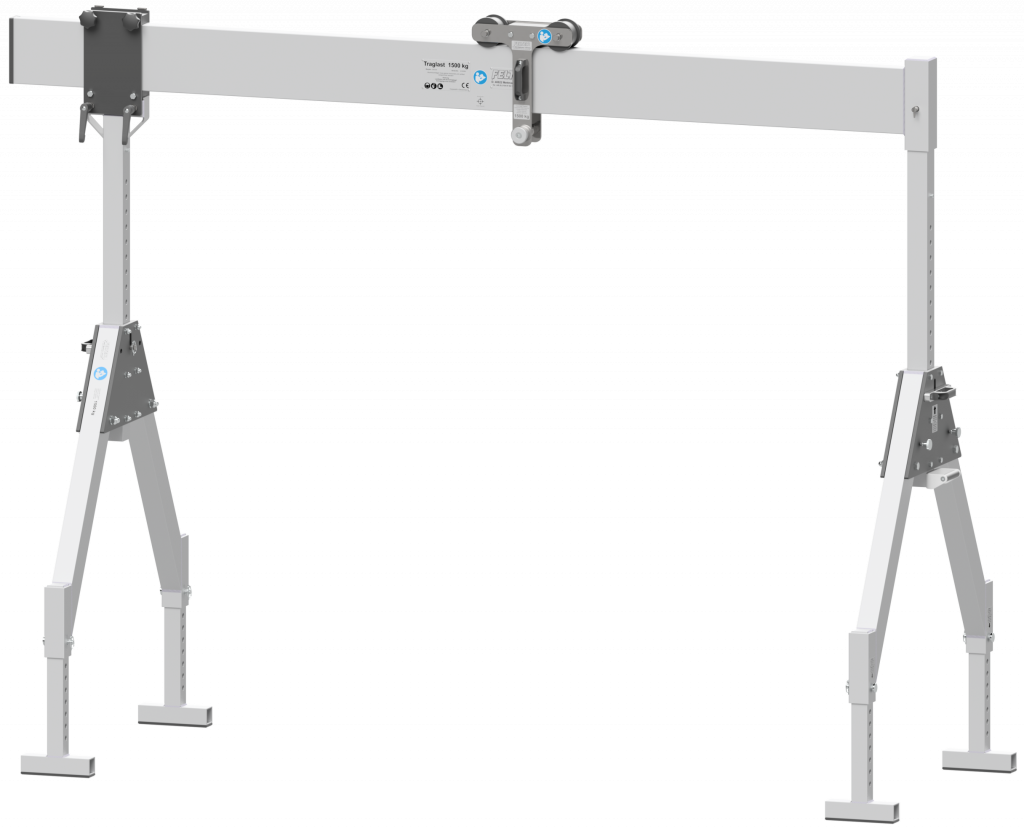

Kran Klappbar
Wie funktioniert das Fahrset ohne Last?
Das Fahrset ohne Last wird direkt an den Verstellfüßen des klappbaren Krans montiert und ermöglicht das Verfahren des vollständig aufgebauten Krans im unbelasteten Zustand.

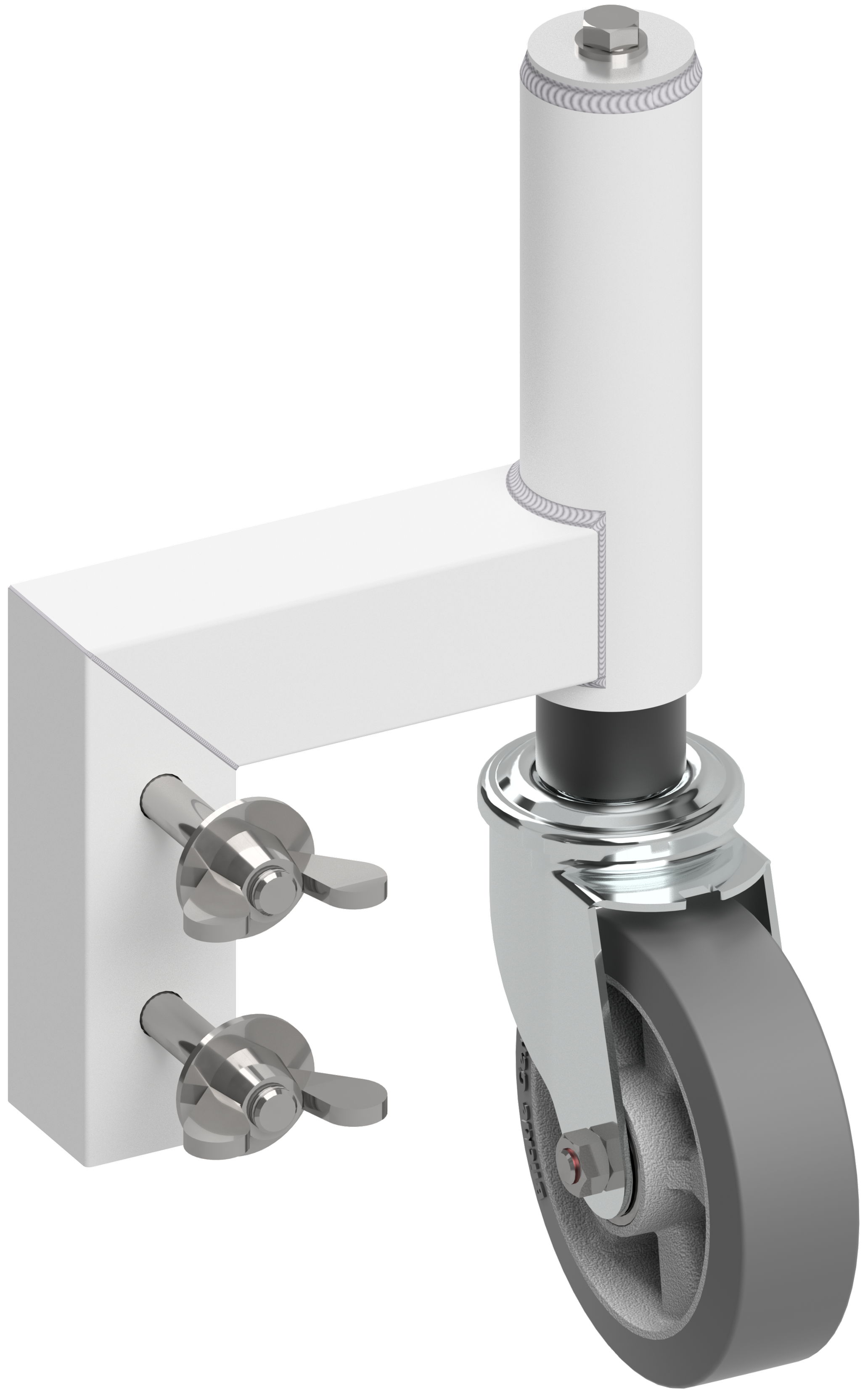

Das Set besteht aus vier einzelnen Radsätzen. Jeder Radsatz setzt sich aus einem stabilen Gestell und einem 360° drehbaren Schwerlastrad zusammen. Die Radsätze werden an den beiden Seitengestellen des Krans befestigt, jeweils zwei pro Seitengestell.
Für die Montage muss der jeweilige Verstellfuß in der maximal ausgefahrenen oberen Position gesteckt sein. Jeder Radsatz wird mit zwei Schrauben und zwei Flügelmuttern direkt am Verstellfuß verschraubt.
Ein integrierter Federmechanismus sorgt für die automatische Funktionsumschaltung:
Im unbelasteten Zustand liegt der Kran auf den Rädern auf und kann verfahren werden. Sobald eine Last angehoben wird, werden die Federn zusammengedrückt und der Kran steht vollständig auf seinen Verstellfüßen. Eine Bewegung auf den Rädern ist unter Last nicht möglich.
Vorteile & Einsatzbereiche
Die folgende Übersicht zeigt die technischen Vorteile des Fahrsets sowie typische Einsatzbereiche.
Vorteile
Verfahren des aufgebauten Krans ohne Demontage
Automatische Standfixierung bei Lastaufnahme
Sichere Nutzung durch Federmechanismus
360° drehbare Schwerlasträder
Einfache Montage an den Verstellfüßen
Keine Rollenbewegung unter Last
Einsatzbereiche
Werkstatt- und Produktionsbereiche
Montage- und Wartungsarbeiten
Positionierung des Krans bei wechselnden Arbeitsorten
Anwendungen mit häufigen Standortwechseln ohne Last
Technische Produktdaten zum Fahrset ohne Last
Artikelnummer:
261000
Eigengewicht:
21 kg (4x 5,25 kg)
Nutzung:
nur ohne Last
Technischer Hinweis
Das Fahrset ist ausschließlich für das Verfahren des klappbaren Krans im unbelasteten Zustand vorgesehen.
Bei Lastaufnahme wird der Federmechanismus zusammengedrückt, sodass der Kran vollständig auf den Verstellfüßen steht.
Eine Bewegung auf den Rädern ist unter Last nicht möglich und nicht vorgesehen.
Die folgende Darstellung zeigt exemplarisch das Fahrset ohne Last mit Kran.

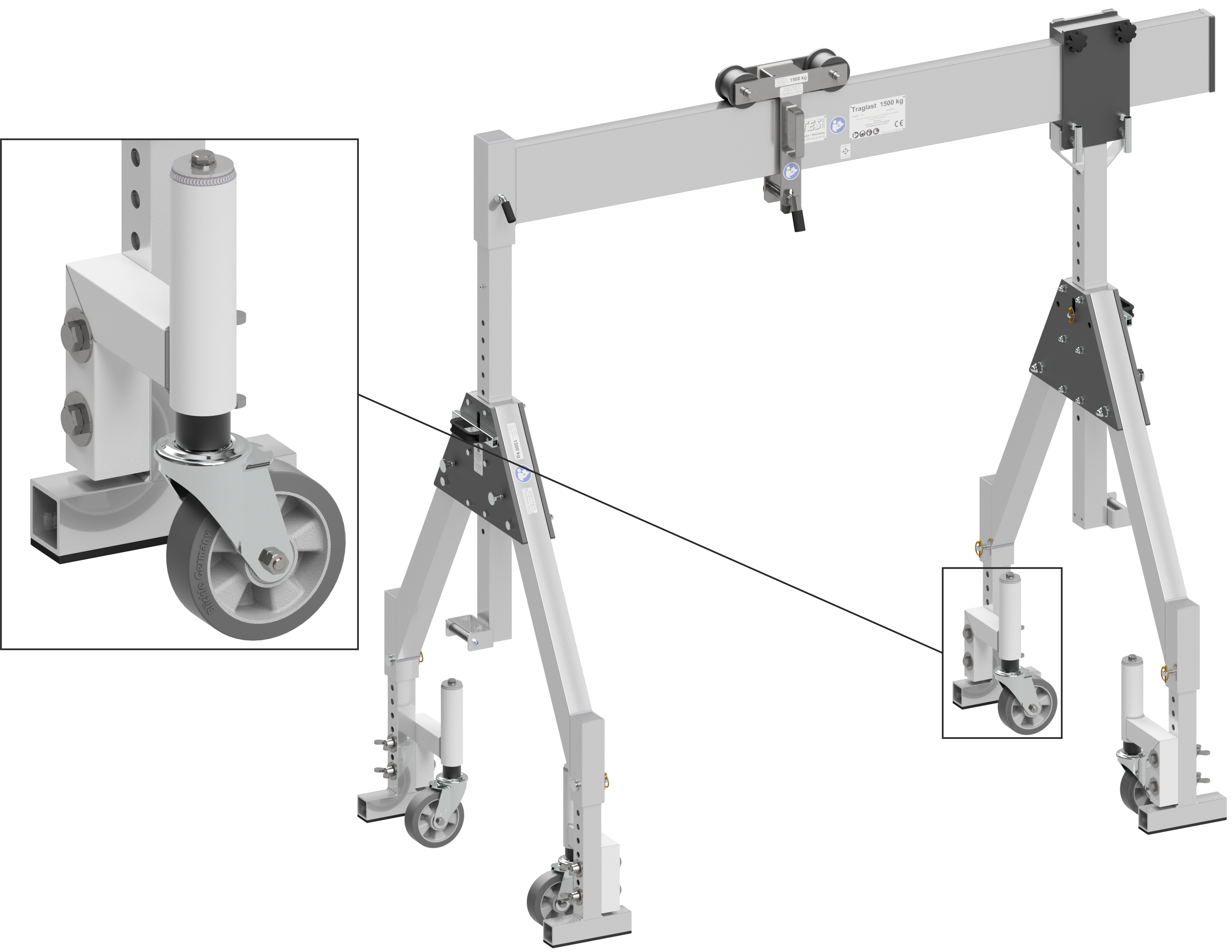

Abbildung: Fahrset ohne Last mit Kran Klappbar Mini, 2m Träger
Abbildung: Fahrset ohne Last mit Kran Klappbar Mini, 2m Träger
