Steinblocklift
Gesägte Betonblöcke sicher aus der Wand ziehen und kontrolliert ablassen
Der Steinblocklift wurde für Betonsägearbeiten entwickelt, bei denen ausgesägte Betonblöcke aus Wandöffnungen entfernt werden müssen. Er ermöglicht das gefahrlose Herausziehen und Absenken von Betonblöcken bei Fenster-, Tür- und Wandöffnungen – auch unter beengten Baustellenbedingungen.
Traglast bis
Ausführungen
Standard · Maxi
Arbeitshöhe bis
(Unterkante Schnitt)
2,06 m
Funktionsweise des Steinblocklifts
Der Steinblocklift ist so konstruiert, dass gesägte Betonblöcke kontrolliert aus Wandöffnungen gezogen und sicher abgelassen werden können. Das Gerät wird vor der Wandöffnung positioniert und bildet eine stabile Aufnahme für den herauszulösenden Betonblock.
Die integrierte Zugeinheit wird über einen im Betonblock gesetzten Dübel angeschlagen. Durch den vertikalen Aufbau des Steinblocklifts wird der Betonblock gleichmäßig aus der Wand gezogen und auf die Palette geführt. Die Last bleibt dabei jederzeit kontrolliert und gesichert.
Nach dem vollständigen Herausziehen kann der Betonblock kontrolliert abgesenkt und für den Abtransport vorbereitet werden. Der gesamte Vorgang ist auf die Bedienung durch eine Person ausgelegt und erfordert keinen zusätzlichen Kran- oder Staplereinsatz.
Arbeitsablauf beim Entfernen gesägter Betonblöcke
Der Steinblocklift ermöglicht einen klar strukturierten und sicheren Arbeitsablauf beim Entfernen gesägter Betonblöcke aus Wandöffnungen. Der gesamte Prozess ist auf eine kontrollierte Lastaufnahme und eine sichere Handhabung ausgelegt.
1. Betonblock sägen und sichern
Der Betonblock wird mit einer Wandsäge vollständig ausgeschnitten. Der Block verbleibt zunächst gesichert in der Wandöffnung.
2. Steinblocklift aufbauen und positionieren
Der Steinblocklift wird vor der Wandöffnung aufgebaut und exakt vor dem gesägten Betonblock positioniert.

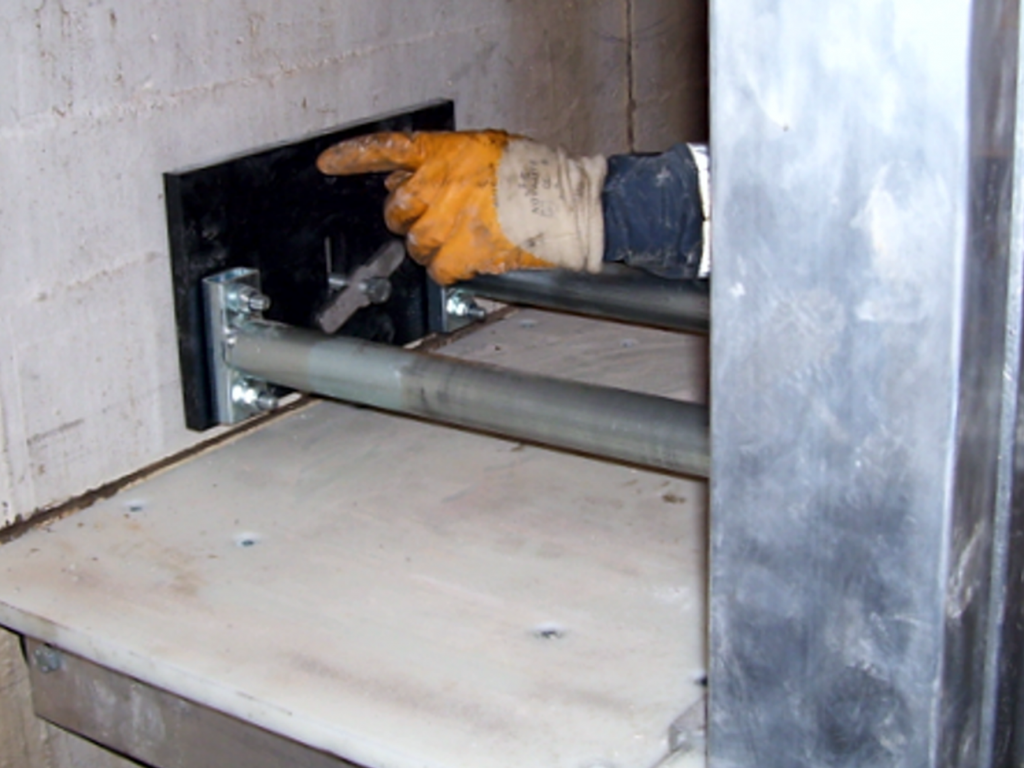

3. Bohrloch setzen und Dübel montieren
Im Betonblock wird ein Bohrloch gesetzt und ein geeigneter Dübel zur Lastaufnahme montiert.

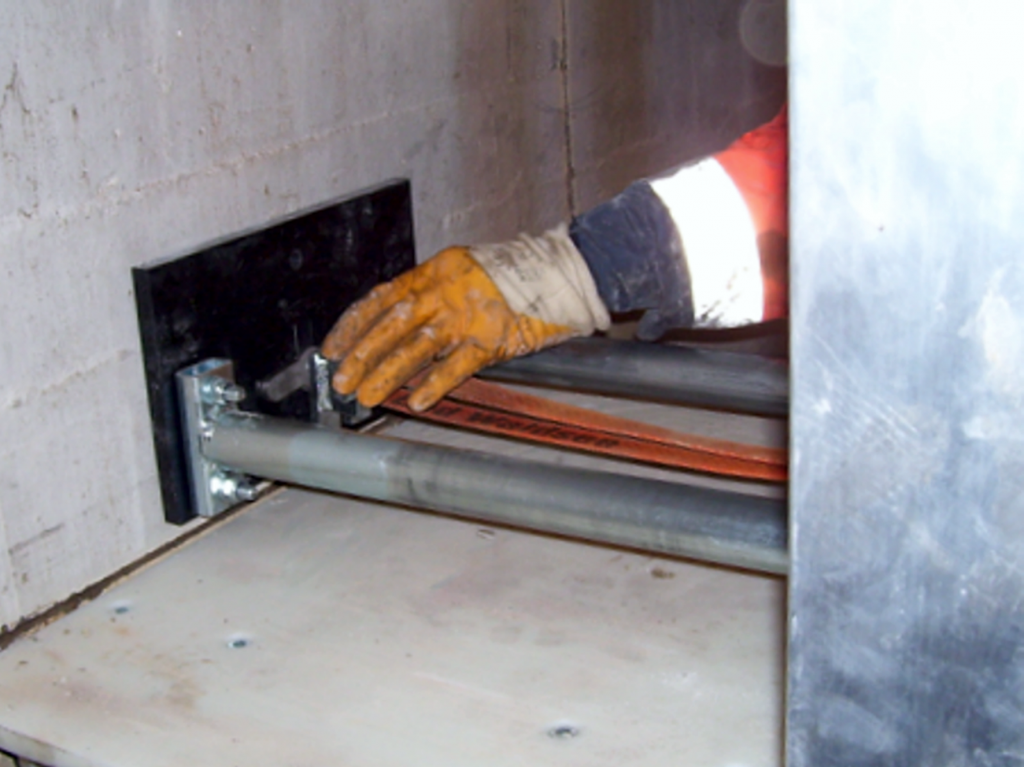

4. Zugeinheit einhängen und sichern
Die integrierte Zugeinheit des Steinblocklifts wird am Dübel angeschlagen und für den Zugvorgang gesichert.

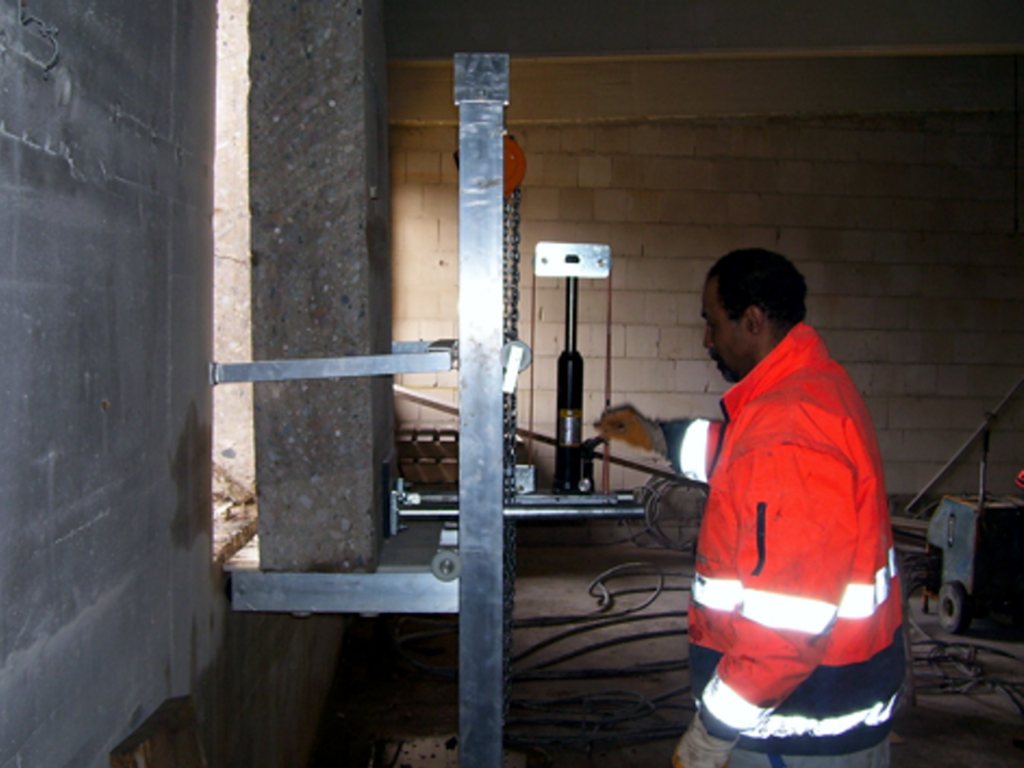

5. Betonblock auf die Palette ziehen
Der Betonblock wird kontrolliert aus der Wand gezogen und sicher auf die Palette des Steinblocklifts geführt.

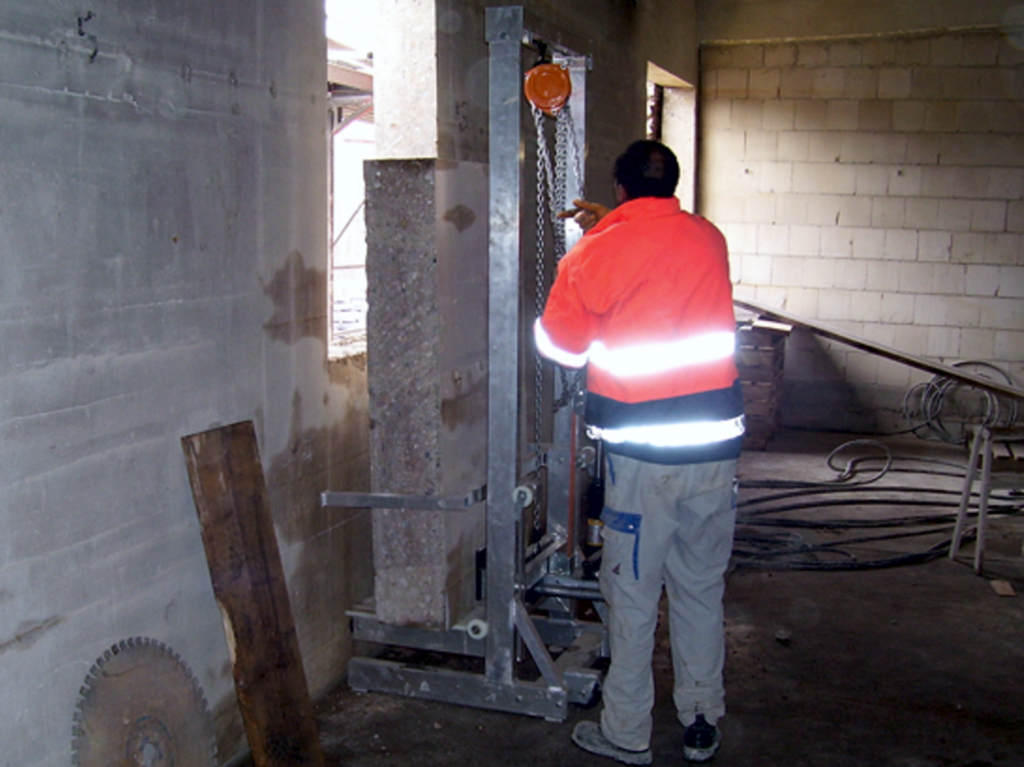

6. Betonblock kontrolliert ablassen
Nach dem vollständigen Herausziehen wird der Betonblock gleichmäßig abgesenkt und für den Abtransport vorbereitet.

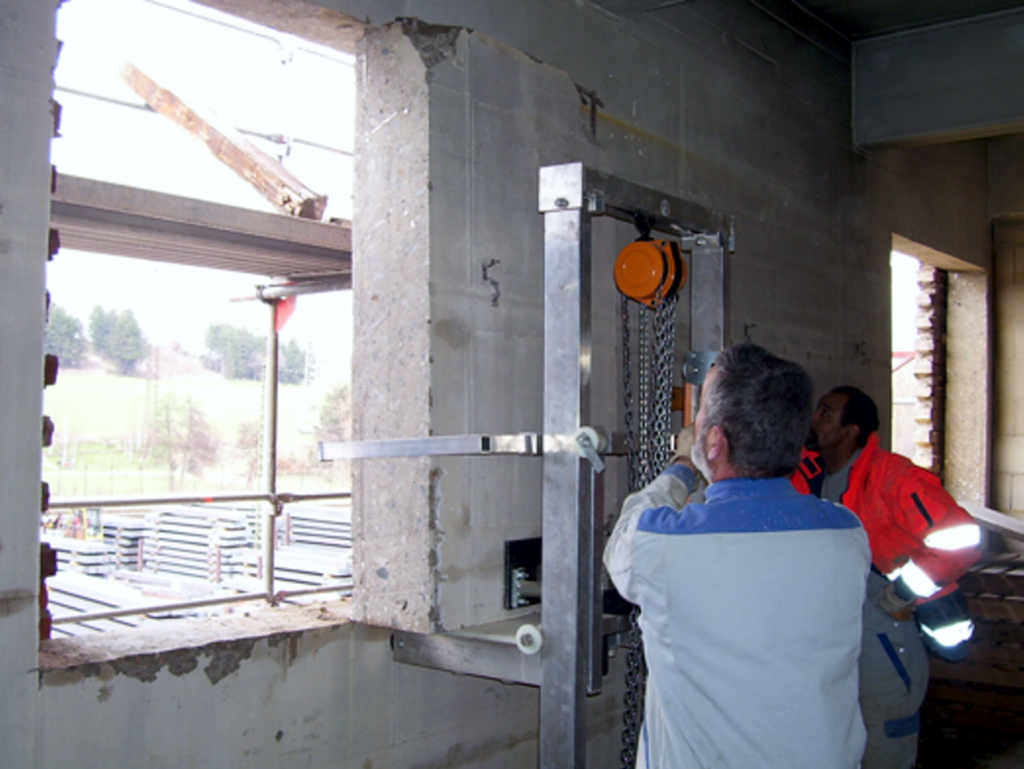

7. Abtransport oder nächster Arbeitsgang
Der Betonblock kann abtransportiert werden. Anschließend ist der Steinblocklift direkt für den nächsten Block einsatzbereit.
Der strukturierte Arbeitsablauf ermöglicht ein kontrolliertes und effizientes Entfernen gesägter Betonblöcke – auch bei beengten Platzverhältnissen.
Vorteile & Einsatzbereiche
Der Steinblocklift ist für einen sicheren und kontrollierten Einsatz bei Betonsägearbeiten konzipiert und unterstützt einen klar strukturierten Arbeitsablauf auf der Baustelle.
Vorteile
Gefahrloses Entfernen gesägter Betonblöcke
Kontrollierte Lastaufnahme und Lastbewegung
Bedienung durch eine Person möglich
Kein zusätzlicher Kran- oder Staplereinsatz erforderlich
Geeignet für beengte Baustellensituationen
Zerlegbar für Transport und einfache Handhabung
Einsatzbereiche
Fensteröffnungen in Betonwänden
Türöffnungen
Wanddurchbrüche
Umbau- und Sanierungsarbeiten
Industrie- und Bestandsbauten
Baustellen mit eingeschränktem Zugang
Modelle des Steinblocklift
Wählen Sie die passende Modellgröße für Ihren Anwendungsbereich.
Der Unterschied zwischen den Modellen liegt ausschließlich in den Seitengestellen (L-Rahmenteilen). Alle weiteren Komponenten sind bei beiden Ausführungen identisch.

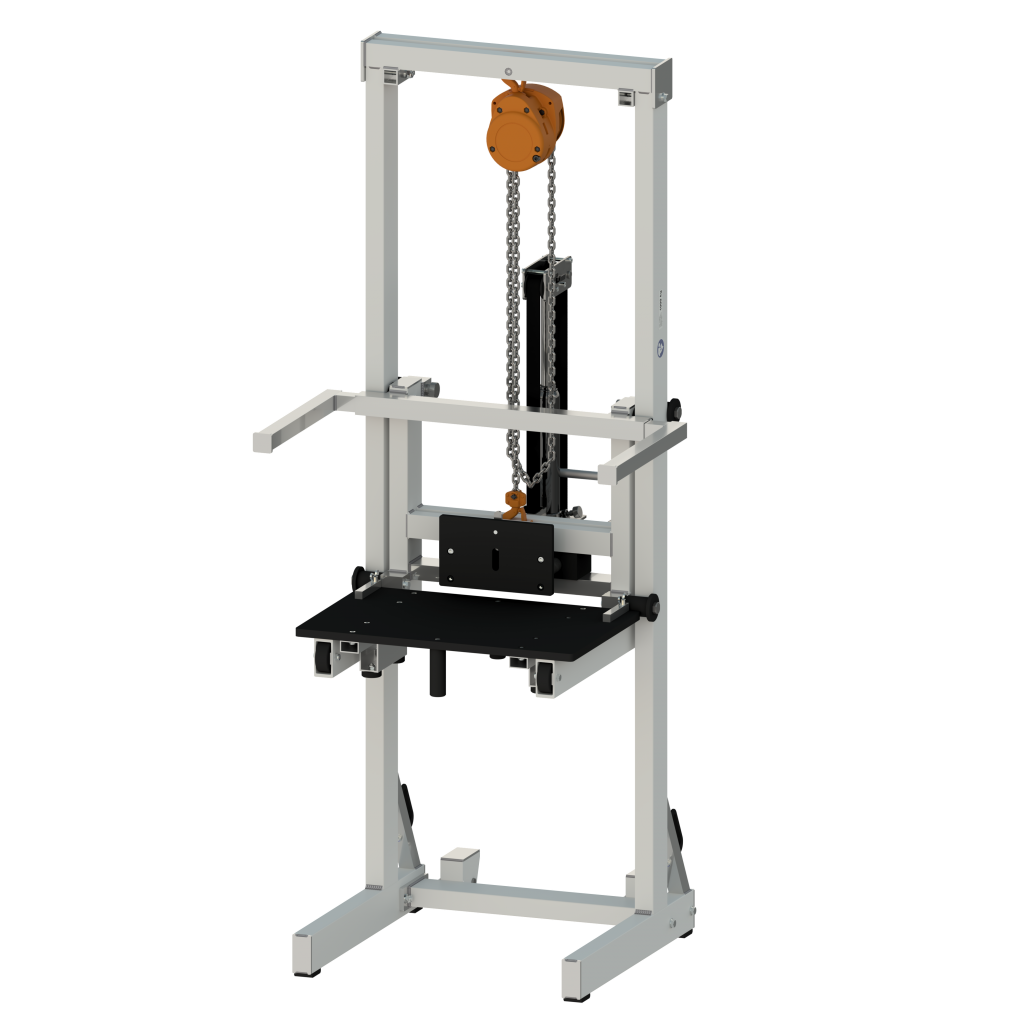

Steinblocklift Standard
Der Steinblocklift Standard ist für Betonsägearbeiten ausgelegt, bei denen gesägte Betonblöcke kontrolliert aus Wandöffnungen entfernt werden müssen. Er ermöglicht das sichere Herausziehen sowie das kontrollierte Absenken der Betonblöcke direkt vor der Wand.
Durch die kürzeren Seitengestelle ist die Ausführung kompakt aufgebaut und für Arbeiten bei begrenzter Bauhöhe geeignet. Die maximale Traglast beträgt 1.000 kg.
Der Unterschied zu der Ausführung Maxi liegt ausschließlich in den Seitengestellen (L-Rahmenteilen). Alle weiteren Komponenten sind identisch aufgebaut.

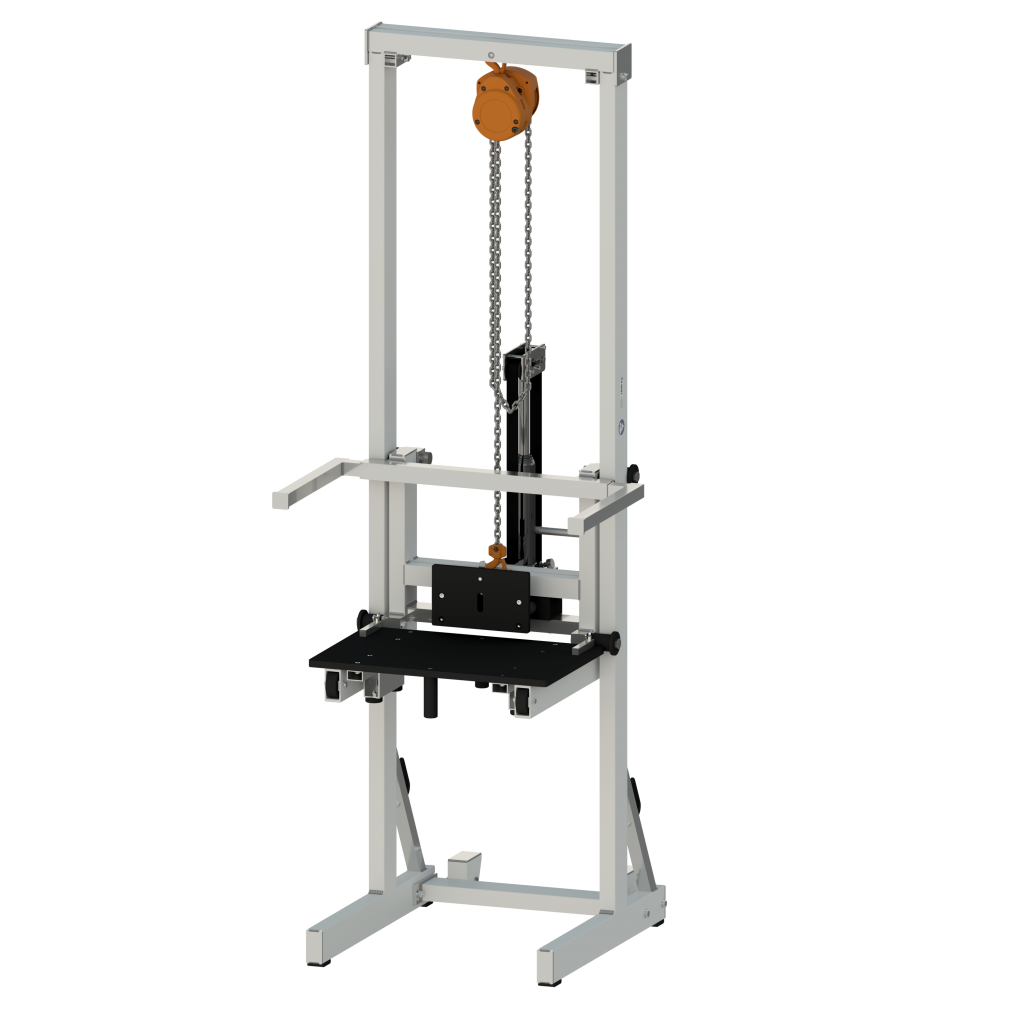

Steinblocklift Maxi
Der Steinblocklift Maxi ist für Betonsägearbeiten konzipiert, bei denen höhere Wandöffnungen oder größere Bauteile bearbeitet werden müssen. Er ermöglicht das kontrollierte Herausziehen sowie das Absenken gesägter Betonblöcke direkt vor der Wand.
Durch die längeren Seitengestelle ist die Ausführung für größere Arbeitshöhen geeignet. Die maximale Traglast beträgt 700 kg.
Alle weiteren Komponenten sind mit der Ausführung Standard identisch; der Unterschied liegt ausschließlich in den Seitengestellen (L-Rahmenteilen).
Einsatzbeispiele des Steinblocklift
Einblicke in reale Anwendungen und typische Einsatzsituationen.
Zubehör / Erweiterung für Steinblocklift
Für den Steinblocklift sind Ersatzteile und Erweiterungen separat verfügbar. Die Teile sind auf die jeweilige Ausführung abgestimmt und unterstützen Wartung, Ersatzbeschaffung und Handling auf der Baustelle.
Seitenteile Standard
Seitengestelle (L-Rahmenteile) als Set (2 Stück) für die Ausführung Steinblocklift Standard. Geeignet als Ersatzteil oder Erweiterung.

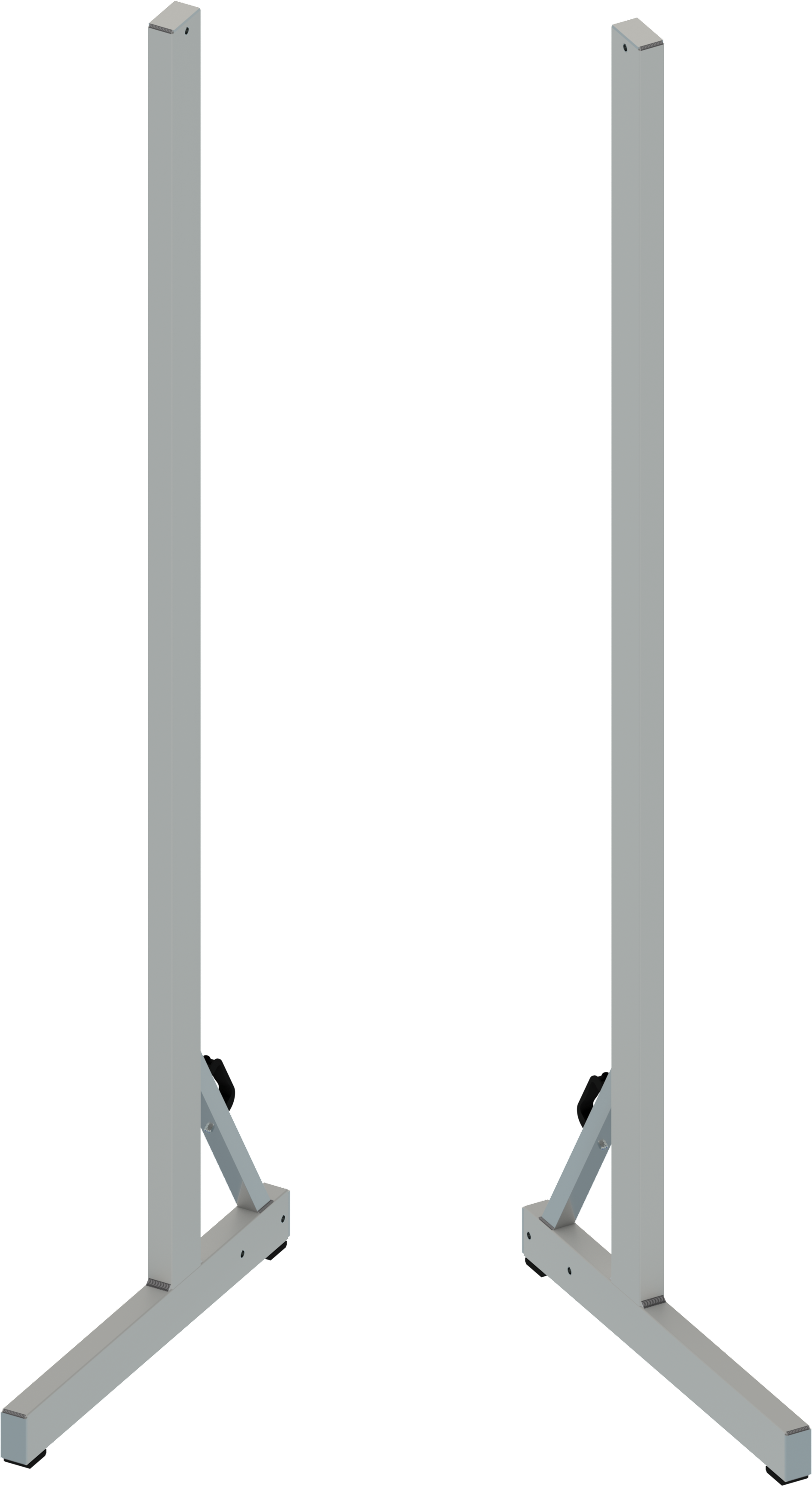

Seitenteile Maxi
Seitengestelle (L-Rahmenteile) als Set (2 Stück) für die Ausführung Steinblocklift Maxi. Geeignet als Ersatzteil oder Erweiterung.

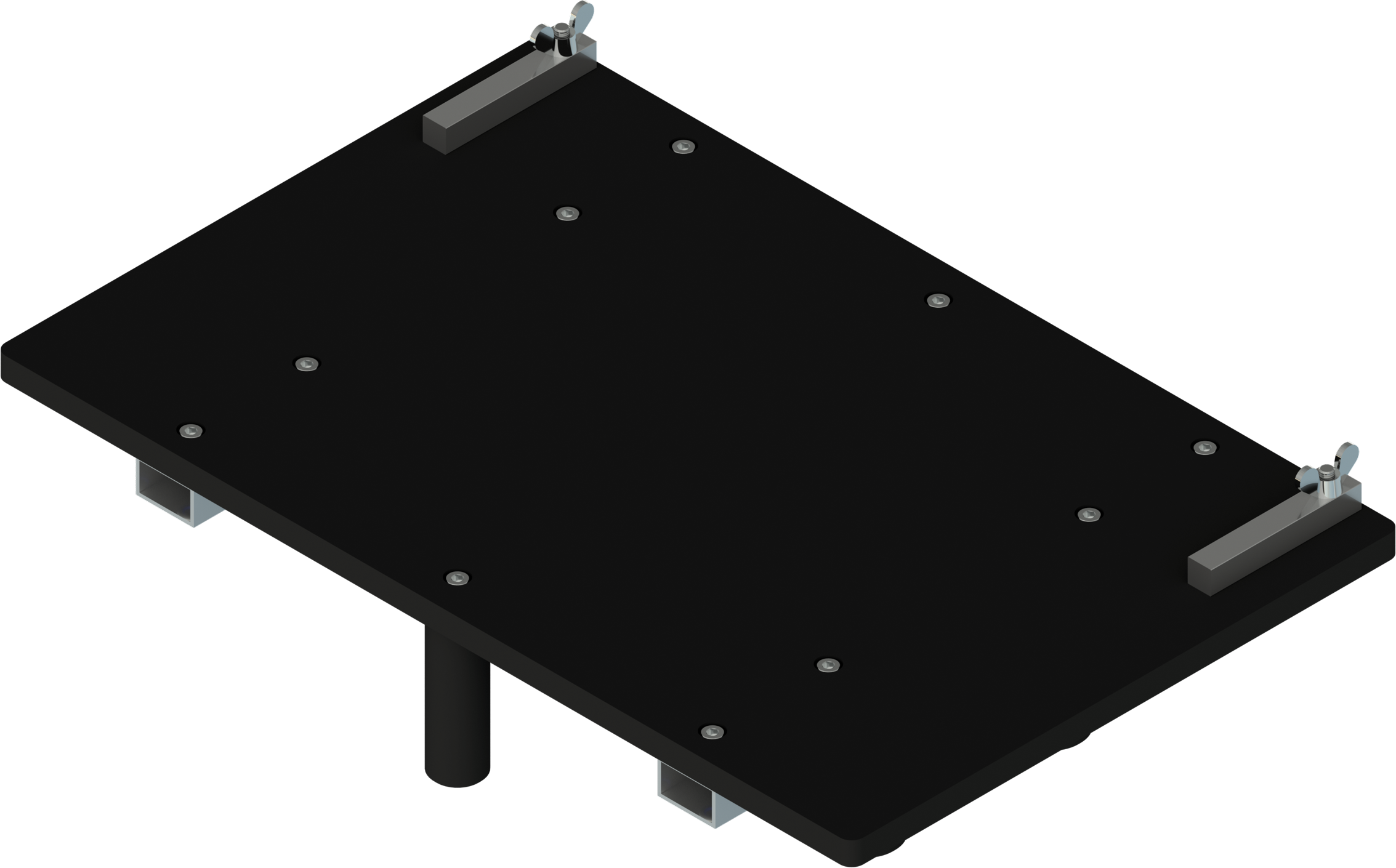

Ersatz-Palette
Palette zur Aufnahme der Betonblöcke als einzelnes Ersatzteil. Geeignet als zusätzliche Palette für einen schnellen Arbeitsablauf.

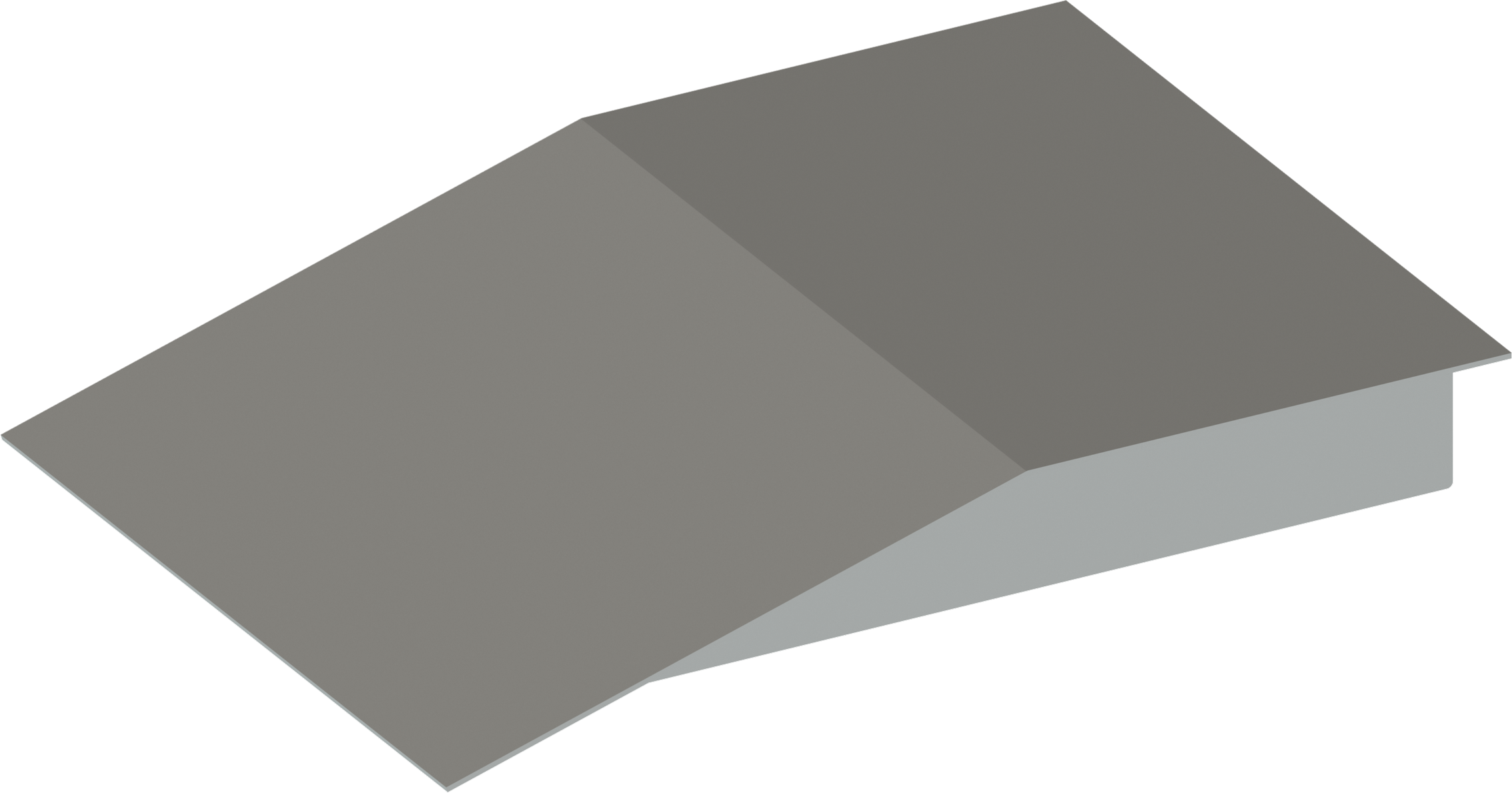

Alu-Rampe
Erweiterung zum sicheren Abfahren des Betonblocks von der Palette, z. B. mit einer Sackkarre. Unterstützt den Abtransport und das Handling auf der Baustelle.
